 Repaso de electrónica digital:

IES Buenavista                                                Dpto de Tecnología

REPASO Examen electrónica digital



1) Escribe a la derecha de cada puerta su nombre y su tabla de verdad:

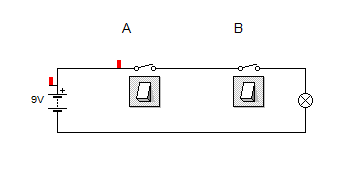

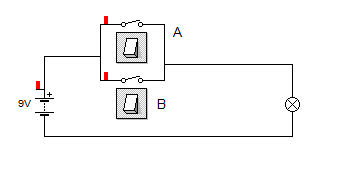

2) Indica de los siguientes circuitos cuáles son equivalentes a los anteriores (Dibújalos debajo por ejemplo)

             OR                                                             NOR

3) Pasa a binario los siguientes números en decimal :

1. 56 = 111000
2. 74= 1001010

4) Pasa a decimal los siguientes números en binario :

1. 101010= 32 + 0 + 8 + 0 + 2 + 0 = 42
2. 100011= 32 + 0 + 0 + 0 + 2 + 1 = 35

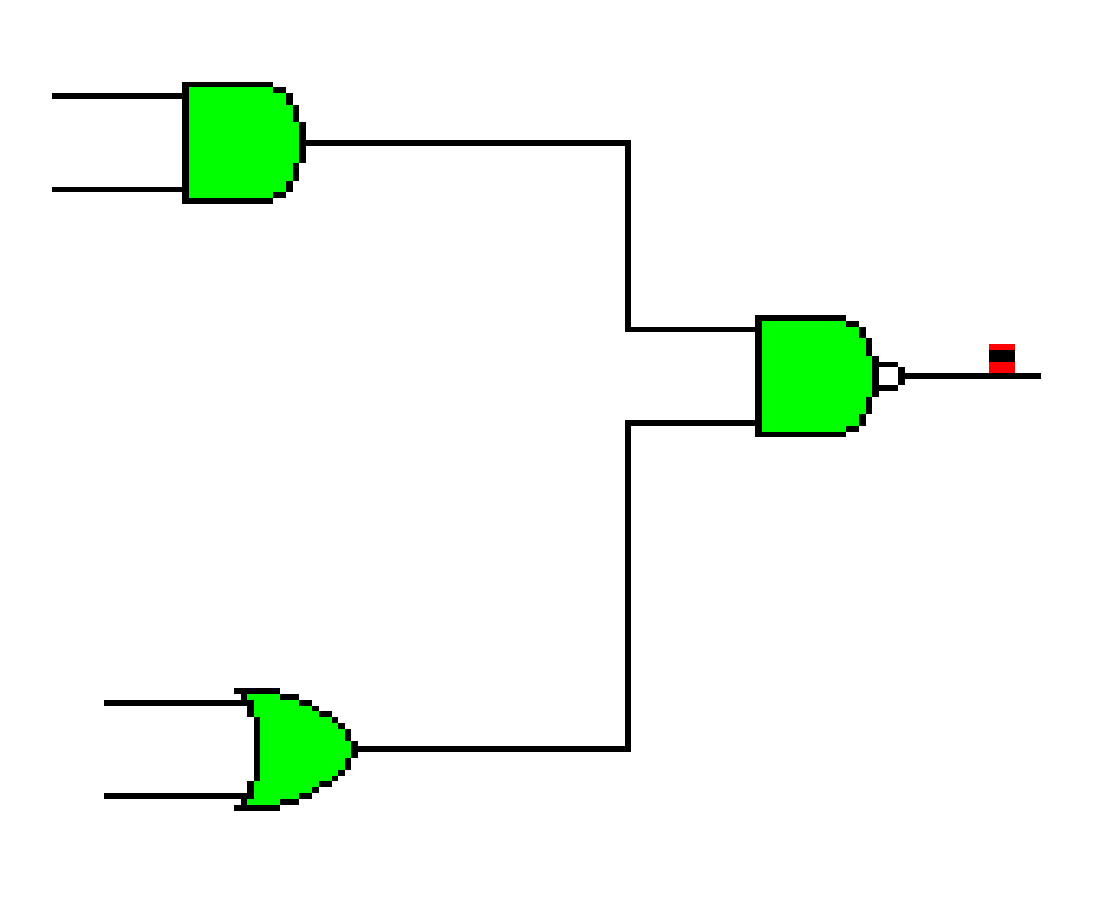

5) Escribe la tabla de verdad de los circuitos:





6. 6.Rellena todas las posiciones posibles de un contador binario de 4 bit ¿Cuántas son?



Ejer1;

1 AND

 A B S

 0  0  0

 0  1  1

 1  0  1

 1  1  1

2 OR

A B S

0  0  1

0  1  1

0   0  1

1   0  1

1   1  0

3 NOT

A  S

0   1

1   0

4 NOR

A B S

0   0   1

0   1   0

1   0   0

1   1   0



5 NAND

A B S

0  0  0

0  1  0

1  0  0

1  1  1

6.
